详细介绍

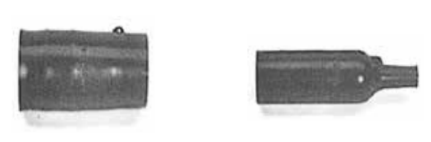

YM202K121-185 带唇口直式模缩套
|
和后附件相连接，提供应力释放和线束保护，与所有相应壳体尺寸规格的后附件相兼容。
|
|
|
|
|
| 材料选择 | ||||
| 编号 | 材料 | 预涂胶号 | 热熔胶号 | |
| -3 | 半硬聚烯烃 | /42或/86 | YS1006或YS1017或YS1048 | |
| -4 | 柔软聚烯烃 | /42或/86 | YS1017或YS1048 | |
| -12 | 氟橡胶 | — | YS1125或YS1255 | |
| -25 | 半硬抗溶液弹性体 | /42或/86或/225 | YS1017或YS1048或YS1125 | |
| 热熔胶号 | 预涂胶号 | 使用温度 |
| YS1006 | — | -55℃~135℃ |
| YS1017 | /42 | -20℃~60℃ |
| YS1048 | /86 | -55℃~120℃ |
| YS1125 | — | -55℃~150℃ |
| YS1255 | — | -55℃~200℃ |
| — | /225 | -75℃~150℃ |

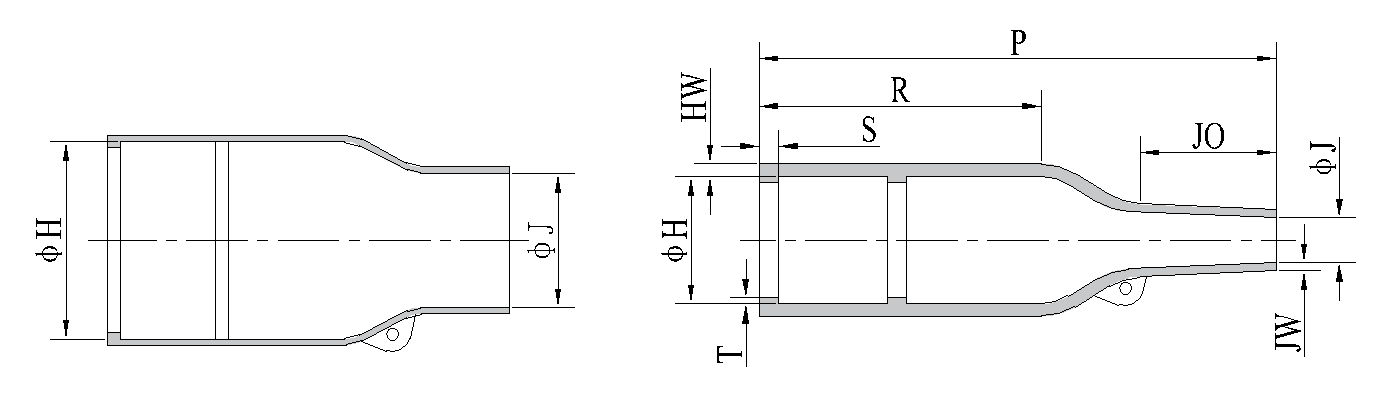

| 规格表 | ||||||||||||
| 产品选择 UPM |
对应 TE型号 |
H(mm) | J(mm) | P(mm) | R(mm) | JO(mm) | HW(mm) | JW(mm) | ||||
| 缩前 (最小) -3/-4/-25 |
缩前 (最小) -12 |
缩后 (最大) |
缩前 (最小) -3/-4/-25 |
缩前 (最小) -12 |
缩后 (最大) |
缩后 (±10%) |
缩后 (±10%) |
缩后 (±20%) |
缩后 (±20%) |
缩后 (±20%) |
||
| YM202K121 | 202K121 | 24.0 | 24.0 | 10.4 | 24.0 | 12.0 | 5.6 | 38.0 | 21.0 | 8.5 | 1.6 | 0.9 |
| YM202K132 | 202K132 | 30.0 | 30.0 | 14.2 | 30.0 | 14.0 | 5.9 | 55.0 | 32.0 | 11.5 | 1.8 | 1.0 |
| YM202K142 | 202K142 | 31.0 | 31.0 | 18.0 | 31.0 | 15.0 | 7.1 | 67.0 | 35.0 | 17.0 | 1.8 | 1.0 |
| YM202K153 | 202K153 | 36.0 | 36.0 | 22.4 | 36.0 | 18.0 | 8.4 | 80.0 | 42.0 | 19.5 | 2.0 | 1.0 |
| YM202K163 | 202K163 | 42.0 | 42.0 | 28.2 | 43.0 | 21.0 | 9.9 | 99.0 | 61.0 | 21.0 | 2.2 | 1.0 |
| YM202K174 | 202K174 | 60.0 | 60.0 | 35.1 | 60.0 | 35.0 | 15.7 | 130.0 | 72.0 | 39.0 | 3.2 | 1.5 |
| YM202K185 | 202K185 | 66.0 | 66.0 | 44.5 | 66.0 | 38.0 | 16.8 | 170.0 | 90.0 | 51.5 | 3.8 | 2.0 |
