YM301A011-048 T型分叉模缩套
为电缆分叉处提供应力释放和机械保护

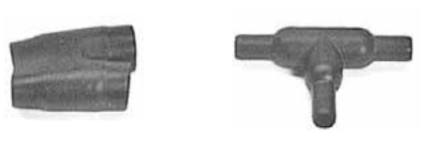

缩前 | 缩后 |
材料选择 | ||||
编号 | 材料 | 预涂胶号 | 热熔胶号 | |
-3 | 半硬聚烯烃 | /42或/86 | YS1006或YS1017或YS1048 | |
-4 | 柔软聚烯烃 | /42或/86 | YS1017或YS1048 | |
-12 | 氟橡胶 | — | YS1125或YS1255 | |
-25 | 半硬抗溶液弹性体 | /42或/86或/225 | YS1017或YS1048或YS1125 |
热熔胶号 | 预涂胶号 | 使用温度 |
YS1006 | — | -55℃~135℃ |
YS1017 | /42 | -20℃~60℃ |
YS1048 | /86 | -55℃~120℃ |
YS1125 | — | -55℃~150℃ |
YS1255 | — | -55℃~200℃ |
— | /225 | -75℃~150℃ |
规格表 | ||||||||
产品选择 UPM |
对应 TE型号 |
H,J,K(mm) | P(mm) | R(mm) | S(mm) | T(mm) | W(mm) | |
缩前 (最小) |
缩后 (最大) |
缩后 (±10%) |
缩后 (±10%) |
缩后 (±10%) |
缩后 (±10%) |
缩后 (±30%) |
||
YM301A011 | 301A011 | 6.6 | 3.6 | 29.7 | 14.7 | 15.1 | N/A | 1.0 |
YM301A022 | 301A022 | 13.2 | 6.9 | 58.7 | 29.5 | 29.5 | 17.5 | 1.5 |
YM301A034 | 301A034 | 26.9 | 13.5 | 120.1 | 60.0 | 60.2 | 35.6 | 2.3 |
YM301A048 | 301A048 | 55.6 | 30.2 | 246.4 | 123.2 | 123.2 | 70.9 | 3.0 |
