详细介绍
产品介绍
薄壁柔软低烟无卤阻燃聚烯烃热缩管，用于军事装备中线缆连接保护，线缆端末或连接处的应力解除，配线绝缘或被覆，焊点保护、电子元器件包覆，电阻、电容的绝缘保护，金属产品的防锈、防腐蚀处理、标示或标色等部位。
产品特点
运行温度: -55~125 ℃
最小完全收缩温度: 135 ℃
收缩倍率: 2:1 & 3:1
符合标准:GJB 7281-2011
低烟、无卤、环保阻燃
技术参数
| 产品选择 | 供货尺寸(mm) | 收缩后尺寸(mm) | 线质量(最大) | 标准长度 | |
| S2 | 内径(最小) | 内径(最大) | 壁厚 | g/m | 米 |
| 收缩倍率2:1 | |||||
| 1.2/0.6 | 1.2 | 0.6 | 0.40±0.08 | 2.1 | 200 |
| 1.6/0.8 | 1.6 | 0.8 | 0.43±0.08 | 2.9 | 200 |
| 2.4/1.2 | 2.4 | 1.2 | 0.51±0.08 | 3.6 | 200 |
| 3.2/1.6 | 3.2 | 1.6 | 0.51±0.08 | 4.4 | 200 |
| 4.8/2.4 | 4.8 | 2.4 | 0.51±0.08 | 6.9 | 122 |
| 6.4/3.2 | 6.4 | 3.2 | 0.64±0.08 | 10.8 | 122 |
| 7.9/4.0 | 7.9 | 4.0 | 0.64±0.08 | 14 | 122 |
| 9.5/4.8 | 9.5 | 4.8 | 0.64±0.08 | 17.3 | 122 |
| 12.7/6.4 | 12.7 | 6.4 | 0.64±0.08 | 22 | 122 |
| 15.9/7.9 | 15.9 | 7.9 | 0.64±0.08 | 29 | 122 |
| 19.1/9.5 | 19.1 | 9.5 | 0.76±0.08 | 40 | 122 |
| 22.2/11.1 | 22.2 | 11.1 | 0.89±0.12 | 48 | 122 |
| 25.4/12.7 | 25.4 | 12.7 | 0.89±0.12 | 56.2 | 122 |
| 31.8/15.9 | 31.8 | 15.9 | 1.02±0.15 | 75 | 61 |
| 38.1/19.1 | 38.1 | 19.1 | 1.02±0.15 | 102 | 61 |
| 50.8/25.4 | 50.8 | 25.4 | 1.14±0.16 | 130 | 61 |
| 76.2/38.1 | 76.2 | 38.1 | 1.27±0.20 | 220 | 30.4 |
| 101.6/50.8 | 101.6 | 50.8 | 1.40±0.23 | 350 | 15.2 |
| 127.0/63.5 | 127.0 | 63.5 | 1.52±0.23 | 450 | 15.2 |
| 收缩倍率3:1 | |||||
| 1.5/0.5 | 1.5 | 0.5 | 0.50±0.10 | 2.5 | 200 |
| 3/1 | 3.0 | 1.0 | 0.60±0.10 | 4.4 | 200 |
| 6/2 | 6.0 | 2.0 | 0.70±0.10 | 10.6 | 200 |
| 9/3 | 9.0 | 3.0 | 0.80±0.15 | 18.4 | 200 |
| 12/4 | 12.0 | 4.0 | 0.85±0.15 | 24.1 | 122 |
| 18/6 | 18.0 | 6.0 | 0.90±0.15 | 38.8 | 122 |
| 24/8 | 24.0 | 8.0 | 1.20±0.20 | 69 | 122 |
| 39/13 | 39.0 | 13.0 | 1.25±0.20 | 110 | 61 |
| 收缩倍率4:1 | |||||
| 19.1/4.6 | 19.1 | 4.6 | 2.00±0.30 | ||
| 25.4/7.0 | 25.4 | 7.0 | 2.00±0.30 | ||
| 38.1/9.5 | 38.1 | 9.5 | 2.30±0.40 | ||
| 50.8/14 | 50.8 | 14.0 | 2.40±0.40 | ||
| 60.3/17.3 | 60.3 | 17.3 | 2.40±0.40 | ||
| 76.2/20.6 | 76.2 | 20.6 | 2.70±0.40 | ||
| 95.3/23.6 | 95.3 | 23.6 | 3.00±0.40 | ||
| 101.6/26.7 | 101.6 | 26.7 | 3.00±0.40 | ||
| 114.3/36.8 | 114.3 | 36.8 | 2.70±0.40 | ||

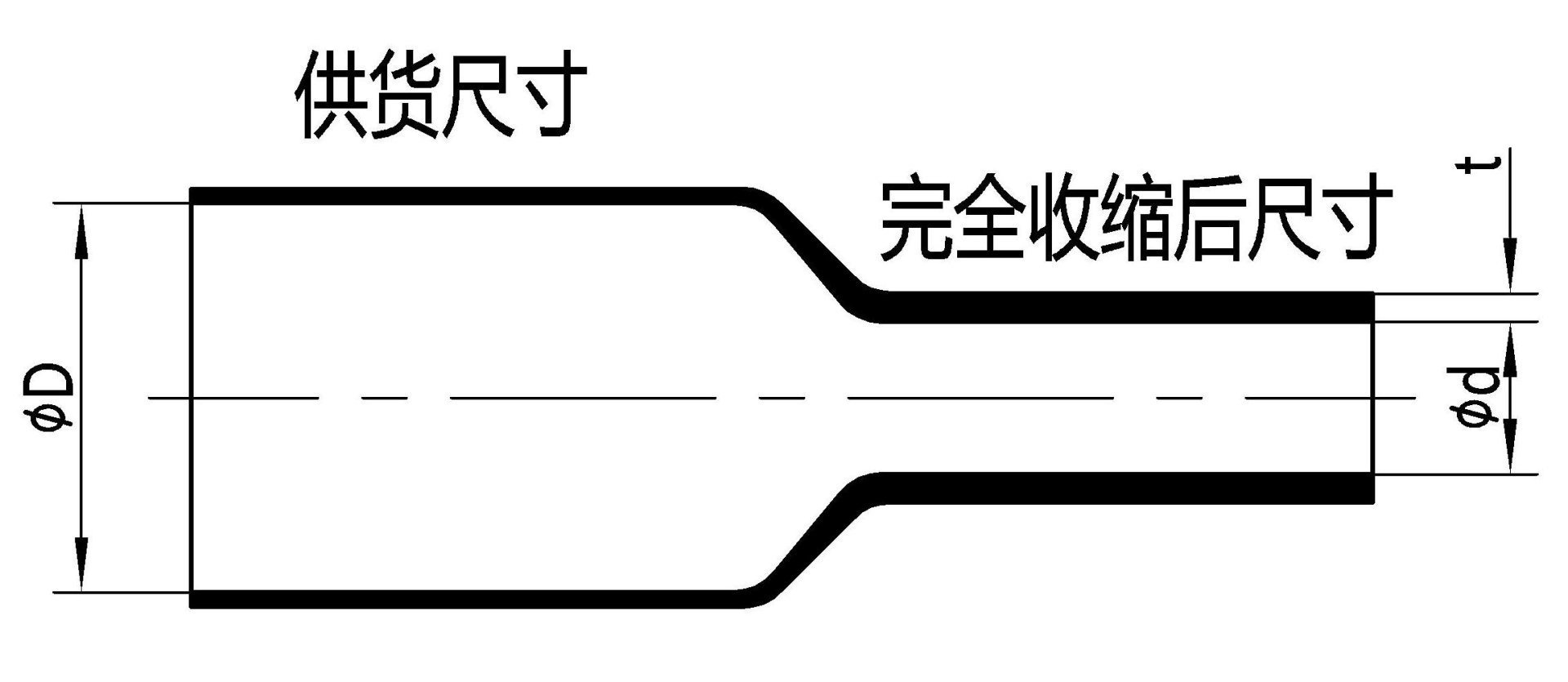

规格尺寸
| 产品选择 | 供货尺寸(mm) | 收缩后尺寸(mm) | 线质量(最大) | 标准长度 | |
| S2(n) | 内径(最小) | 内径(最大) | 壁厚 | g/m | 米 |
| 1.2/0.6 | 1.2 | 0.6 | 0.40±0.08 | 2.1 | 200 |
| 1.6/0.8 | 1.6 | 0.8 | 0.43±0.08 | 2.9 | 200 |
| 2.4/1.2 | 2.4 | 1.2 | 0.51±0.08 | 3.6 | 200 |
| 3.2/1.6 | 3.2 | 1.6 | 0.51±0.08 | 4.4 | 200 |
| 4.8/2.4 | 4.8 | 2.4 | 0.51±0.08 | 6.9 | 100 |
| 6.4/3.2 | 6.4 | 3.2 | 0.64±0.08 | 10.8 | 100 |
| 7.9/4.0 | 7.9 | 4.0 | 0.64±0.08 | 14.0 | 100 |
| 9.5/4.8 | 9.5 | 4.8 | 0.64±0.08 | 17.3 | 100 |
| 12.7/6.4 | 12.7 | 6.4 | 0.64±0.08 | 22.0 | 100 |
| 15.9/7.9 | 15.9 | 7.9 | 0.64±0.08 | 29.0 | 100 |
| 19.1/9.5 | 19.1 | 9.5 | 0.76±0.08 | 40.0 | 100 |
| 22.2/11.1 | 22.2 | 11.1 | 0.89±0.12 | 48.0 | 100 |
| 25.4/12.7 | 25.4 | 12.7 | 0.89±0.12 | 56.2 | 50 |
| 31.8/15.9 | 31.8 | 15.9 | 1.02±0.15 | 75.0 | 50 |
| 38.1/19.1 | 38.1 | 19.1 | 1.02±0.15 | 102.0 | 50 |
| 50.8/25.4 | 50.8 | 25.4 | 1.14±0.16 | 130.0 | 25 |
| 76.2/38.1 | 76.2 | 38.1 | 1.27±0.20 | 220.0 | 25 |
| 101.6/50.8 | 101.6 | 50.8 | 1.40±0.23 | 350.0 | 25 |
| 127.0/63.5 | 127.0 | 63.5 | 1.52±0.23 | 450.0 | 25 |
订货说明：请按 “型号-规格-颜色” 订购，例如S2(n)-9.5/4.8-0
颜色：宜采用黑(-0)，可选棕(-1)，红(-2)，橙(-3)，黄(-4)，绿(-5)，蓝(-6)，紫(-7)，灰(-8)，白(-9)，粉红(-P)，褐色(-T)，透明(-X)等
产品对照
Raychem/TE:RNF-100
