详细介绍
YM562A011-067 五口分叉模缩套
为电缆分叉处提供应力释放和机械保护
| 缩前 | 缩后 |
| 材料选择 | ||||
| 编号 | 材料 | 预涂胶号 | 热熔胶号 | |
| -3 | 半硬聚烯烃 | /42或/86 | YS1006或YS1017或YS1048 | |
| -4 | 柔软聚烯烃 | /42或/86 | YS1017或YS1048 | |
| -12 | 氟橡胶 | — | YS1125或YS1255 | |
| -25 | 半硬抗溶液弹性体 | /42或/86或/225 | YS1017或YS1048或YS1125 | |
| 热熔胶号 | 预涂胶号 | 使用温度 |
| YS1006 | — | -55℃~135℃ |
| YS1017 | /42 | -20℃~60℃ |
| YS1048 | /86 | -55℃~120℃ |
| YS1125 | — | -55℃~150℃ |
| YS1255 | — | -55℃~200℃ |
| — | /225 | -75℃~150℃ |
| 规格表 | ||||||||||
| 产品选择 UPM |
对应 TE型号 |

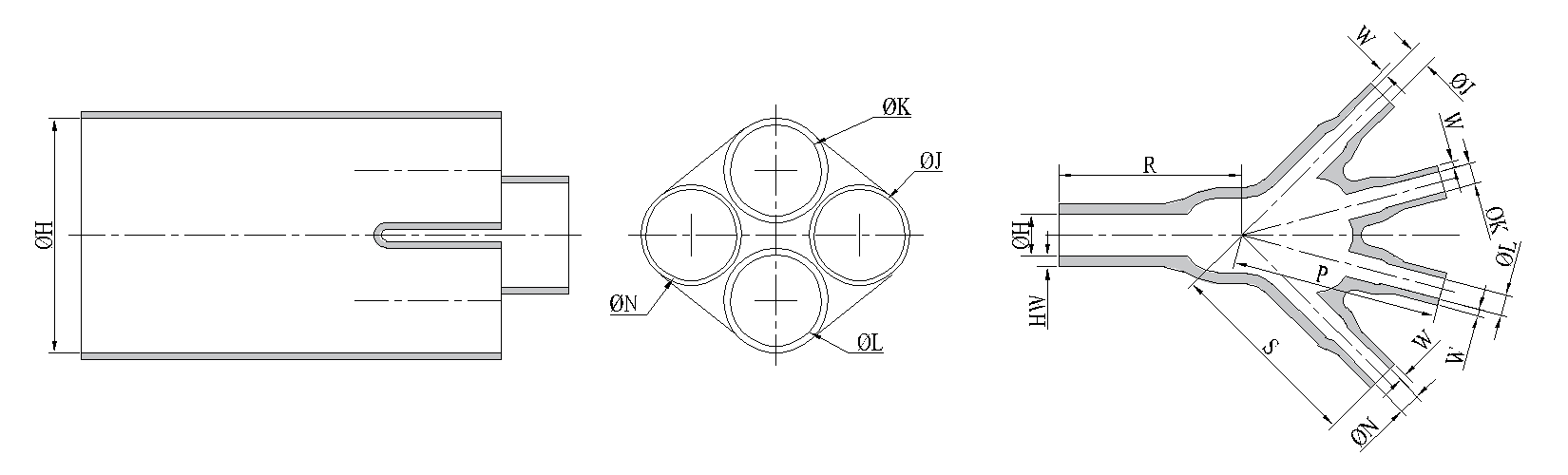

H(mm) | J/K/L/N(mm) | P(mm) | Rmm) | S(mm) | HW(mm) | W(mm) | ||
| 缩前 (最小) -3，-4，-12，-25 |
缩后 (最大) |
缩前 (最小) -3，-4，-12，-25 |
缩后 (最大) |
缩后 (±10%) |
缩后 (±10%) |
缩后 (±10%) |
缩后 (±20%) |
缩后 (±20%) |
||
| YM562A011 | 562A011 | 13.2 | 6.9 | 6.6 | 3.5 | 24.1 | 38.4 | 24.1 | 1.52 | 1.02 |
| YM562A022 | 562A022 | 19.3 | 9.7 | 9.4 | 5.3 | 35.6 | 36.1 | 32.0 | 1.78 | 1.02 |
| YM562A032 | 562A032 | 19.3 | 9.7 | 13.2 | 6.9 | 49.3 | 36.1 | 45.0 | 1.78 | 1.52 |
| YM562A043 | 562A043 | 26.9 | 13.0 | 13.2 | 6.9 | 49.3 | 51.8 | 45.0 | 2.54 | 1.52 |
| YM562A054 | 562A054 | 38.6 | 18.5 | 19.3 | 9.7 | 71.9 | 74.9 | 65.3 | 3.05 | 1.75 |
| YM562A067 | 562A067 | 55.6 | 26.7 | 26.9 | 13.0 | 101.6 | 108.5 | 92.5 | 4.57 | 2.54 |
