IDS-135 军标级聚烯烃热收缩标识套管

关键词：

所属分类：

军工航天领域热缩产品

热线电话:

+86-411-87166669

联系我们

详细介绍

产品介绍

符合国军标GJB 7277-2011及美军标SAE AS23053/5 Class 1标准；具有优异的阻燃、电绝缘、耐化学和号码打印性能；用于各类电线或电子元器件，需要附号码标识的部位。有2:1和3:1两种收缩倍率产品可选；可根据使用要求，选择使用热转印印字机或激光刻字机打印标识；标识符合军标耐擦、耐溶剂要求，保持永久标识效果；贴片或连续长带状两种形式可选。

产品特点

运行温度: -55~135 ℃

最小完全收缩温度: 135 ℃

收缩倍率: 2:1 & 3:1

符合标准: GJB 7277-2011

符合UL224 125℃ 600V VW-1

技术参数 (GJB 7277-2011，GJB 7270-2011)

性能	检测方法	要求
密度	--	≤1.40g/cm3
纵向长度变化	--	2:1 -5%~5% 3:1 -10%~5%
有限制收缩	175℃/30分钟	表面无裂纹
吸水率	23℃/24小时	≤0.5%
拉伸强度	500mm/分钟	≥10.4MPa
断裂伸长率	500mm/分钟	≥300%
热冲击辨识性	225℃/4小时	表面无裂纹、无流动、无滴落表面经过橡皮擦单向擦50次后，字符可辨识
热老化后断裂伸长率辨识性	175℃/168小时	≥200% 试样经橡皮擦单向擦50次后字符可辨识
颜色热稳定性	175℃/24小时	不褪色或变色
打印性能	表面字符经橡皮擦单向擦50次或者来回擦30次	字符可辨识
介电强度	--	≥19.7kV/mm
绝缘耐压	AC2500V·1min.	未击穿
体积电阻率	--	≥1.0×1014Ω·cm
耐液性(23℃/24小时) 拉伸强度介电强度辨识性	23℃/24小时	≥6.9MPa ≥15.8kV/mm 试样经橡皮擦单向擦50次后字符可辨识
阻燃性	--	离火后持续燃烧时间不超过60S
铜腐蚀	175℃/16小时	铜表面无凹痕或者变黑
低温柔韧性	-55℃/4小时	表面无裂纹
高低温冲击	-55℃/135℃	断裂伸长率≥200%；试样经橡皮擦单向擦50次，字符可辨识
盐雾	GJB 150.11	断裂伸长率≥200%；试样经橡皮擦单向擦50次，字符可辨识
湿热	GJB 150.9	断裂伸长率≥200%；试样经橡皮擦单向擦50次，字符可辨识
霉菌	GJB 150.10	长霉程度不劣于1级

规格尺寸

产品选择	供货尺寸(mm)	收缩后尺寸(mm)		扁管宽度(mm)
	内径(最小)	内径(最大)	壁厚	W
收缩倍率2:1
IDS-135-M-2X-1.6-*	1.6	0.8	0.45±0.08	3.7±0.4
IDS-135-M-2X-2.4-*	2.4	1.2	0.50±0.10	5.0±0.5
IDS-135-M-2X-3.2-*	3.2	1.6	0.50±0.10	6.5±0.5
IDS-135-M-2X-4.8-*	4.8	2.4	0.55±0.11	8.9±0.6
IDS-135-M-2X-6.4-*	6.4	3.2	0.55±0.11	11.5±0.7
IDS-135-M-2X-9.5-*	9.5	4.8	0.60±0.12	16.7±0.8
IDS-135-M-2X-12.7-*	12.7	6.4	0.60±0.12	21.8±0.8
IDS-135-M-2X-19.1-*	19.1	9.5	0.70±0.15	32.2±1.0
IDS-135-M-2X-25.4-*	25.4	12.7	0.70±0.15	42.5±1.2
IDS-135-M-2X-38.1-*	38.1	19.1	0.70±0.15	63.2±1.2
IDS-135-M-2X-50.8-*	50.8	25.4	0.73±0.15	83.9±1.5
IDS-135-M-2X-76.2-*	76.2	38.1	0.73±0.15	125.3±1.5
收缩倍率3:1
IDS-135-M-3X-2.4-*	2.4	0.79	0.57±0.12	5.0±0.5
IDS-135-M-3X-3.2-*	3.2	1.07	0.61±0.12	6.5±0.5
IDS-135-M-3X-4.8-*	4.8	1.57	0.67±0.12	8.9±0.6
IDS-135-M-3X-6.4-*	6.4	2.11	0.71±0.15	11.5±0.7
IDS-135-M-3X-9.5-*	9.5	3.18	0.77±0.15	16.7±0.8
IDS-135-M-3X-12.7-*	12.7	4.22	0.80±0.15	21.8±0.8
IDS-135-M-2X-19.1-*	19.1	6.35	0.84±0.17	32.2±1.0
IDS-135-M-2X-25.4-*	25.4	8.46	0.86±0.17	42.5±1.2
IDS-135-M-2X-38.1-*	38.1	12.70	0.89±0.18	63.2±1.2
IDS-135-M-2X-50.8-*	50.8	17.00	0.90±0.18	83.9±1.5
IDS-135-M-2X-76.2-*	76.2	25.40	0.92±0.18	125.3±1.5

订货说明：请按附表产品代码说明订购，例如IDS-135-M-2X-9.5-50-0.25K-4-S0

*颜色：宜采用白(-9)，黄(-4)，其他颜色棕(-1)，红(-2)，橙(-3)，浅黄(-4A)，绿(-5)，蓝(-6)，紫(-7)，灰(-8)，白(-9)可选

产品对照

Raychem/TE:TMS-SCE/TTMS-MP

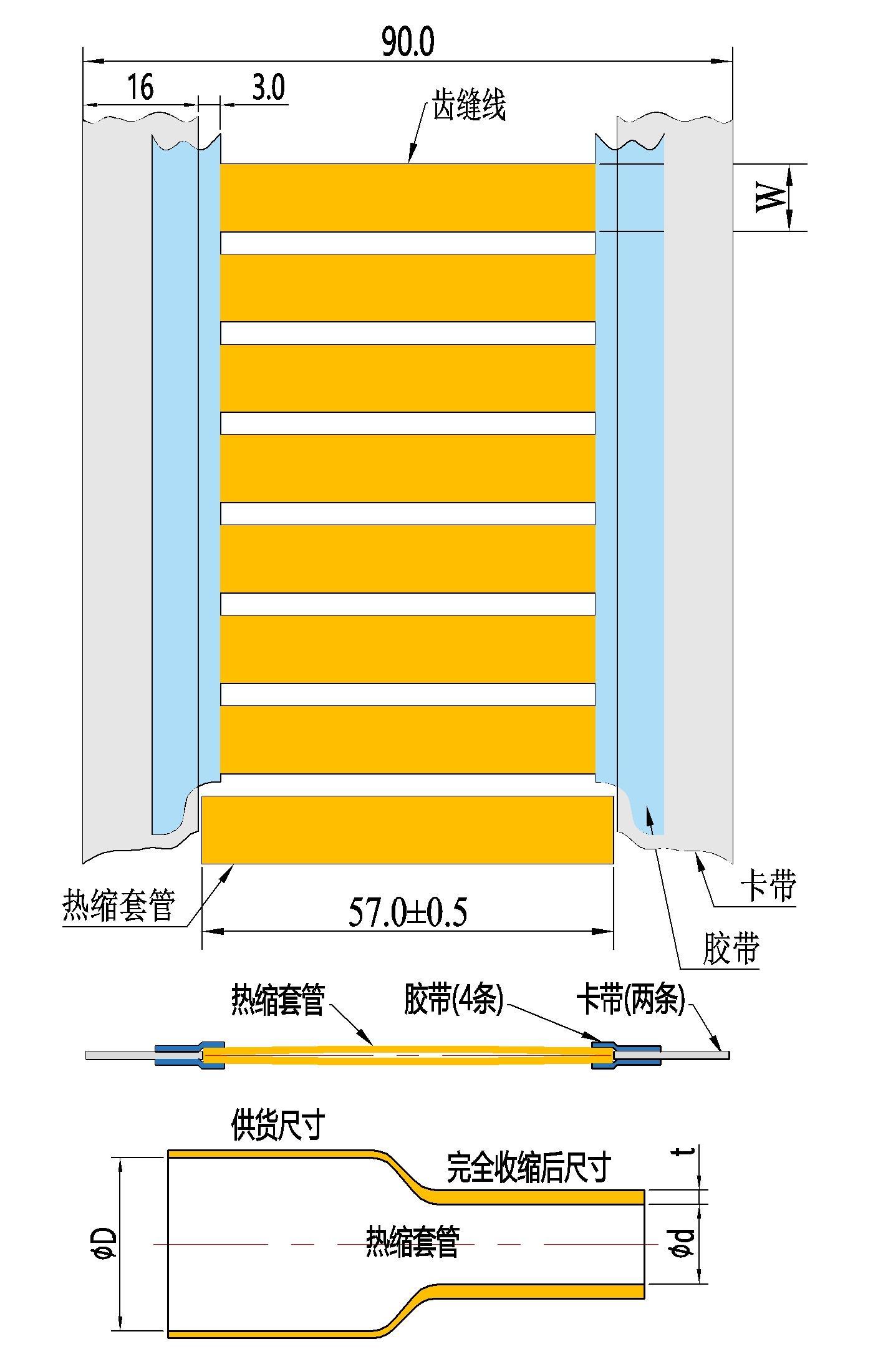

产品图示
