详细介绍

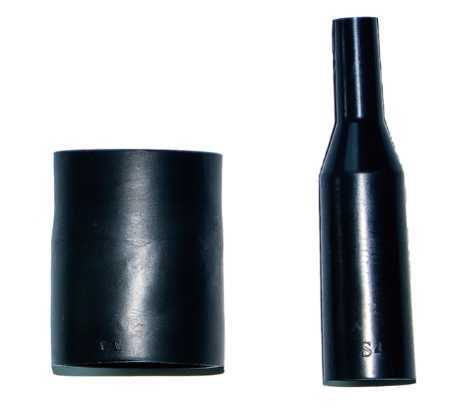

用于电缆和插头的机械保护及应力释放,可直接热缩到后附件的螺纹上。
材料选择
编号 | 材料 | 预涂胶号 | 热熔胶号 | |
-3 | 半硬聚烯烃 | /42或/86 | YS1006或YS1017或YS1048 | |
-4 | 柔软聚烯烃 | /42或/86 | YS1017或YS1048 | |
-12 | 氟橡胶 | — | YS1125或YS1255 | |
-25 | 半硬抗溶液弹性体 | /42或/86或/225 | YS1017或YS1048或YS1125 |
热熔胶号 | 预涂胶号 | 使用温度 |
YS1006 | — | -55℃~135℃ |
YS1017 | /42 | -20℃~60℃ |
YS1048 | /86 | -55℃~120℃ |
YS1125 | — | -55℃~150℃ |
YS1255 | — | -55℃~200℃ |
— | /225 | -75℃~150℃ |

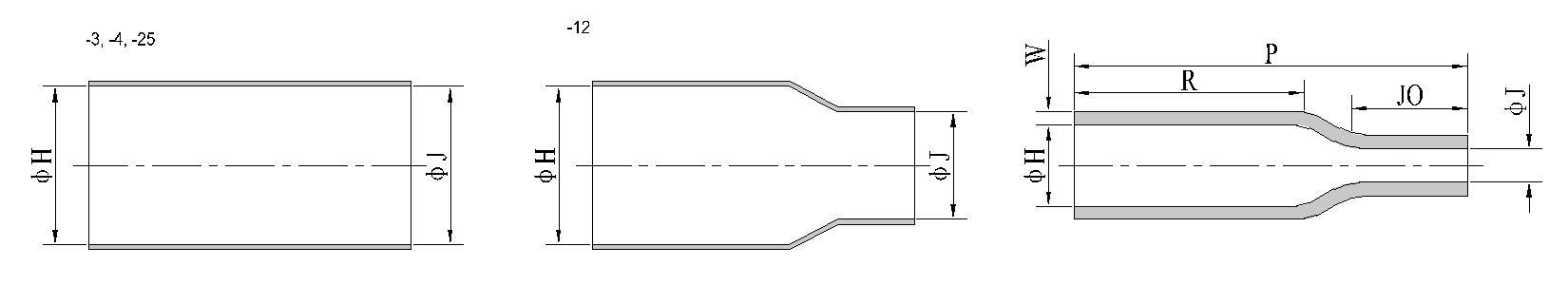

规格表
产品选择 UPM |
对应 TE型号 |
H(mm) | J(mm) | P(mm) | R(mm) | JO(mm) | W(mm) | ||||
缩前 (最小) -3/-4/-25 |
缩前 (最小) -12 |
缩后 (最大) |
缩前 (最小) -3/-4/-25 |
缩前 (最小) -12 |
缩后 (最大) |
缩后 (±10%) |
缩后 (±10%) |
缩后 (±20%) |
缩后 (±20%) |
||
YM202A111 | 202A111 | 16.5 | 16.5 | 7.9 | 16.5 | 11.9 | 3.8 | 25.4 | 14.2 | 5.8 | 1.27 |
YM202A121 | 202A121 | 24.6 | 22.6 | 9.9 | 24.6 | 17.8 | 5.3 | 38.1 | 21.8 | 9.1 | 1.52 |
YM202A132 | 202A132 | 28.4 | 26.2 | 14.2 | 28.4 | 20.3 | 6.6 | 51.3 | 27.9 | 13.0 | 1.78 |
YM202A142 | 202A142 | 31.0 | 31.0 | 17.8 | 31.0 | 25.4 | 7.4 | 66.8 | 35.6 | 17.8 | 1.78 |
YM202A153 | 202A153 | 36.1 | 36.1 | 21.9 | 36.1 | 26.2 | 8.6 | 73.7 | 41.4 | 16.0 | 1.78 |
YM202A163 | 202A163 | 42.7 | 42.7 | 27.4 | 42.7 | 27.2 | 9.4 | 99.1 | 62.7 | 18.0 | 2.03 |
YM202A174 | 202A174 | 51.8 | 48.3 | 35.3 | 51.8 | 48.3 | 16.0 | 130.3 | 64.8 | 41.9 | 3.30 |
YM202A185 | 202A185 | 66.0 | 66.0 | 43.7 | 66.0 | 54.1 | 19.6 | 161.3 | 90.2 | 47.8 | 3.81 |
YM202A196 | 202A196 | 86.4 | 86.4 | 57.2 | 86.4 | 71.4 | 26.9 | 212.6 | 113.0 | 62.2 | 4.06 |
