产品介绍
本产品预定用于军事装备中电磁信号干扰敏感元件的屏蔽保护。
产品特点
运行温度: -55~135 ℃
最小完全收缩温度: 135 ℃
收缩倍率: 2:1 & 3:1
符合标准: GB/T32511-2016&GJB8820-2015
电磁屏蔽特性、阻燃
技术参数
性能 | 检测方法 | 要求 |
纵向长度变化 | GJB 7270-2011 | -10%~5% |
有限制收缩(175℃/30分钟) | GJB 7270-2011 | 表面无裂纹 |
吸水率 (23℃/24小时) | GJB 7270-2011 | ≤0.5% |
拉伸强度 | GJB 7270-2011 | ≥10.4MPa |
断裂伸长率 | GJB 7270-2011 | ≥200% |
热冲击(250℃/4小时) | GJB 7270-2011 | 表面无裂纹、无流动、无滴落 |
热老化后(175℃/168小时) 拉伸强度 断裂伸长率 |
GJB 7270-2011 |
≥初始值的70% ≥100% |
介电强度 | GJB 7270-2011 | ≥7.9kV/mm |
绝缘耐压(AC2500V·1min.) | GJB 7270-2011 | 未击穿 |
体积电阻率 | GJB 7270-2011 | ≥1.0×1012Ω·cm |
电磁屏蔽效能 |
GBT 32511-2016/ GJB8820-2015 |
30MHZ~230MHz, ≥60dB 230MHz~1GHz, ≥50dB 1GHz~18GHz, ≥40dB |
体积电阻率 | GBT 32511-2016 | ≤1.0×10-1 Ω·cm |
表面电阻率 | GBT 32511-2016 | ≤1.0×101 Ω·m2 |
内层电阻 | / | ≤1Ω/10cm |
耐液性(23℃/24小时) 拉伸强度 断裂伸长率 |
GJB 7270-2011 |
≥初始值的70% ≥100% |
阻燃性 | GJB 7270-2011 | 离火后持续燃烧时间不超过60S |
铜腐蚀(175℃/16小时) | GJB 7270-2011 | 铜表面无凹痕或者变黑 |
低温柔韧性(-55℃/4小时) | GJB 7270-2011 | 表面无裂纹 |
高低温冲击(-55℃/135℃) | GJB 7270-2011 |
≥初始值的70% 断裂伸长率≥100% |
盐雾 | GJB 150.11 |
≥初始值的70% 断裂伸长率≥100% |
湿热 | GJB 150.9 |
≥初始值的70% 断裂伸长率≥100% |
霉菌 | GJB 150.10 | 长霉程度不劣于1级 |

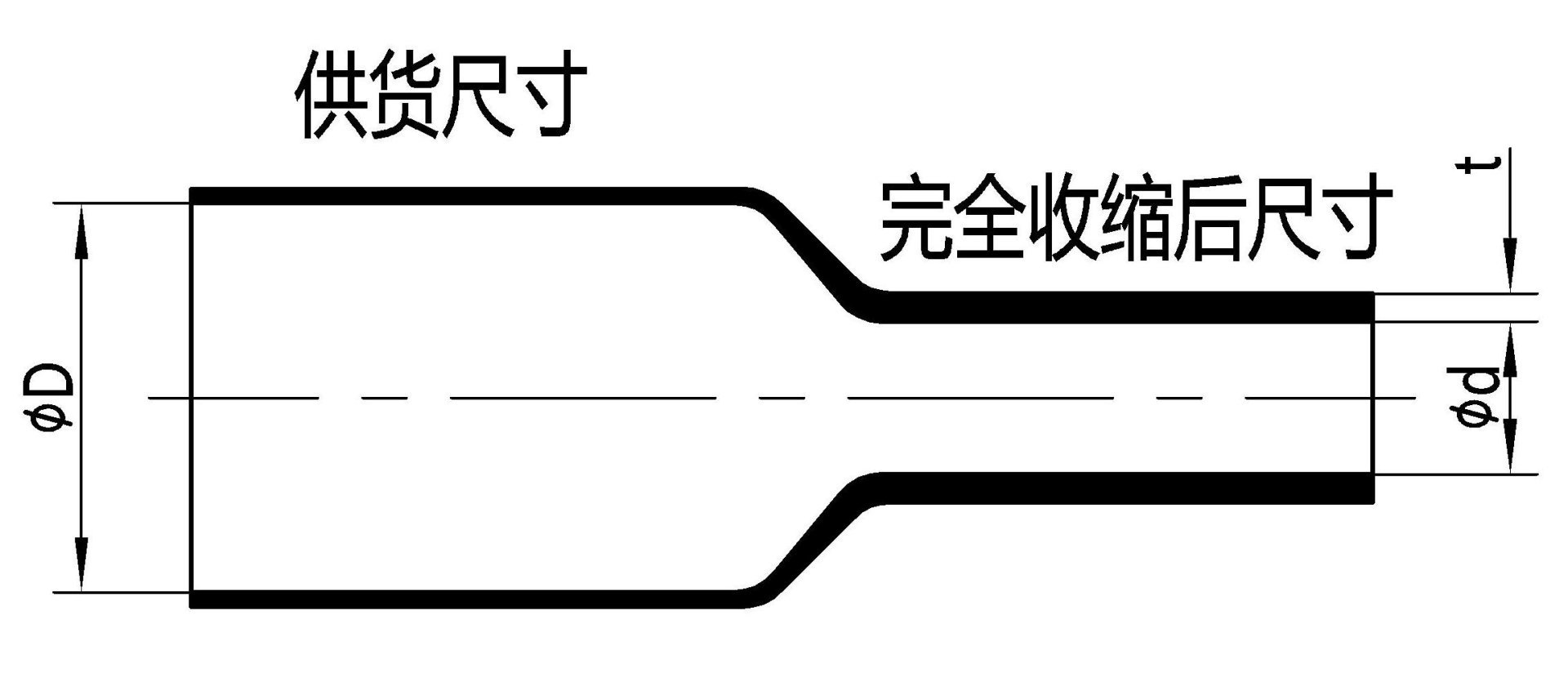

规格尺寸
规格 | 供货尺寸(mm) | 收缩后尺寸(mm) | 标准长度 | |
S17 | 内径(最小) | 内径(最大) | 壁厚 | 米 |
收缩倍率2:1 | ||||
3.2/1.6 | 3.2 | 1.6 | 0.40±0.10 | 0.5 |
4.8/2.4 | 4.8 | 2.4 | 0.51±0.10 | 0.5 |
6.4/3.2 | 6.4 | 3.2 | 0.64±0.12 | 0.5 |
7.9/4.0 | 7.9 | 4.0 | 0.64±0.12 | 0.5 |
9.5/4.8 | 9.5 | 4.8 | 0.64±0.12 | 0.5 |
12.7/6.4 | 12.7 | 6.4 | 0.64±0.12 | 0.5 |
15.9/7.9 | 15.9 | 7.9 | 0.64±0.12 | 0.5 |
19.1/9.5 | 19.1 | 9.5 | 0.76±0.12 | 0.5 |
22.2/11.1 | 22.2 | 11.1 | 0.89±0.15 | 0.5/1 |
25.4/12.7 | 25.4 | 12.7 | 0.89±0.15 | 0.5/1 |
31.8/15.9 | 31.8 | 15.9 | 1.02±0.20 | 0.5/1 |
38.1/19.1 | 38.1 | 19.1 | 1.02±0.20 | 0.5/1 |
50.8/25.4 | 50.8 | 25.4 | 1.14±0.20 | 0.5/1 |
76.2/38.1 | 76.2 | 38.1 | 1.27±0.20 | 0.5/1 |
101.6/50.8 | 101.6 | 50.8 | 1.40±0.25 | 0.5/1 |
127.0/63.5 | 127.0 | 63.5 | 1.52±0.25 | 0.5/1 |
收缩倍率3:1 | ||||
3/1 | 3.0 | 1.0 | 0.55±0.12 | 0.5 |
6/2 | 6.0 | 2.0 | 0.65±0.12 | 0.5 |
9/3 | 9.0 | 3.0 | 0.80±0.15 | 0.5 |
12/4 | 12.0 | 4.0 | 0.85±0.15 | 0.5 |
18/6 | 18.0 | 6.0 | 1.00±0.15 | 0.5 |
24/8 | 24.0 | 8.0 | 1.20±0.20 | 0.5/1 |
39/13 | 39.0 | 13.0 | 1.50±0.25 | 0.5/1 |
订货说明:请按 “型号-规格-颜色” 订购,例如S17-9.5/4.8-0
颜色:宜采用黑(-0),其他颜色可选
